ARM+FPGA架构开发板PCIE2SCREEN示例分析与测试-门徒娱乐MYD-JX8MMA7
2023-02-23
1924
来源：门徒娱乐电子
本篇测评由电子发烧友的优秀测评者“zealsoft”提供。
本次测试内容为门徒娱乐MYD-JX8MMA7开发板其FPGA端程序的修改。
01.
测试例程pcie2screen

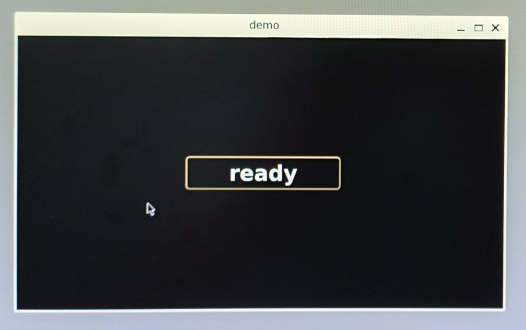

使用鼠标点击 ready按钮，demo 窗口会显示连续的视频，说明摄像头、DDR、PCIE接口各部分正常。如果没有接摄像头，该程序会显示杂乱无章的图像。
该测试例的源码没有包括在SDK中，可以向门徒娱乐公司的技术人员索取。该实例程序是用Qt开发的，使用了OpenGL技术。程序包括以下几个主要的类：
*MainWindow：QMainWindow子类，是显示窗口的。
*uOpenglYuv：QOpenGLWidget子类，用于显示采集到的图像。该类的initializeGL函数用于初始化OpenGL。paintGL函数是用于绘制图像的，其中最核心的语句是：
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, vW, vH, 0, GL_RGBA, GL_UNSIGNED_BYTE, pRGB);
其中的pRGB保存从FPGA读取的数据。从这句我们可以看出该程序所要求的图像的格式。
*xdma_getImg：主线程类
*xdma_programe：对RIFFA接口进行了封装，其中的read_pack用于读取FPGA数据，被主线程循环调用。其函数定义如下：
int xdma_programe::read_pack(char *pData, int len)
{
//int buffer[1920 * 1080];
//int buffer[1024 * 768];
int buffer[1280 * 720];
int i;
if(dev_fd != NULL)
{
fpga_send(dev_fd, 0, buffer, len / 4, 0, 1, 25000);
fpga_recv(dev_fd, 0, buffer, len / 4, 25000);
memcpy(pData, (char *)buffer, len);
return len;
}
else
{
return 0;
}
}
02.
FPGA端程序的修改
我们手头没有摄像头进行测试，所以简单修改该程序，使程序发送蓝色渐变色带信号。
核心修改如下：
……
reg [31:0] rColor = 0;
……
assign CHNL_TX_DATA = (read_en)? {rColor, rColor}:64'd0;
……
3'd3: begin // Start TX with save length and data value
if (CHNL_TX_DATA_REN) begin
//rData <= #1 data_in;
// if (rCount % 5 == 4)
rColor <= #1 rColor + 1;
if(rColor >= 255)
rColor <= #1 0;
rCount <= #1 rCount + (C_PCI_DATA_WIDTH/32);
if (rCount >= rLen)
rState <= #1 3'd4;
end
end
……
